Für gesicherten Kaffeegenuss rund um die Uhr!
Kaffeemaschinen – was wäre der Morgen ohne sie? Zumindest für alle, die auf den Genuss und ein wenig Koffein angewiesen sind. Egal ob in heimischer Küche, im Cafe oder im Coffee-to-go-Point – die Maschinen müssen sicher und lange das köstliche Braun kredenzen.
In der Montage der Kaffeemaschinenhersteller ist Präzision und Wiederholbarkeit in gleichem Maße wichtig.
Komplexer, als manch einer denkt – das Innenleben eines Vollautomaten (Bild: Kostiantyn / Adobe Stock)
Gerade beim Thema Schraubverbindungen dürften sich bei allen schon einmal Herausforderungen ergeben haben, deren Lösungen sich Stunden, Tage, gar Monate hingezogen haben.
Typische Ursachen:
- Direktverschraubungen in Blech
- Verschraubungen in weiche Materialien (z.B. Aluminium)
- Erdungsverschraubungen
- Furchende Verbindungen in Kunststoff
- Zugänglichkeit der Schraubstelle
- Ergonomie am Arbeitsplatz (Verschraubungsvorgang / Reaktionsmomente)
- Low Torque Anwendungen
- Vakuum-Picking und Schraubenzuführung
Dabei bieten intelligente Schraubtechniklösungen wertvolle Möglichkeiten, den Verschraubungsvorgang zu überwachen und zu analysieren. Direkt bei der Schraubmontage werden Abweichungen vom erwarteten Prozess detektiert und idealerweise Nacharbeit und Ausschuss vermieden.

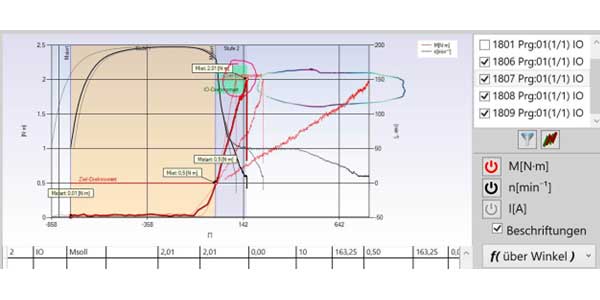

Verhalten unterschiedlicher Schraubstellen eines Bauteils mit Analysemöglichkeiten eines EC-Schraubsystems
Idealerweise wird schon im Prototypen-Stadium der Schraubprozess mit geeigneten Messwertsensoren für Drehmoment, Drehwinkel und Kraft evaluiert, um sicherzustellen, dass konstruktive Auslegung und tatsächlicher Prozess unter Montagebedingungen gleiche Ergebnis liefern. In dieser Phase wird dann auch die tatsächliche Schraubstrategie und das jeweils Anzugsmoment/Überwachungswinkel definiert.
Schraubsysteme werden dann wiederum auf speziellen Prüfeinrichtungen und Messsensoren eingestellt und auf ihre Fähigkeit geprüft.

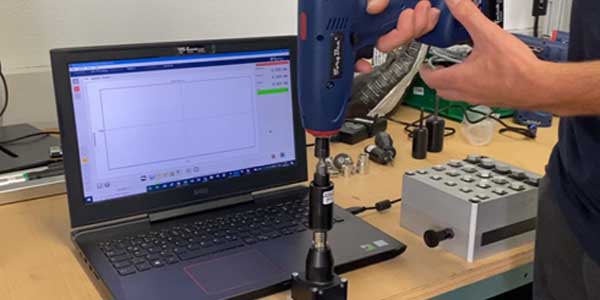

Einfache Überprüfung eines Schraubwerkzeuges auf statischem Drehmomensensor und Schraubfallsimulator
Jede Schraubstelle ist anders und benötigte eine eigene „Verschraubungsstrategie“.
Eine Verschraubung in ein fertiges, metrisches Gewinde hat andere Herausforderungen, als eine Direktverschraubung in ein Blech. Ob Verschraubung in Stahl, Aluminium oder Kunststoff – jeder Typ hat seine eigene „richtige“ Drehzahl, seine eigene Charakteristik, die es in der Einstellung des Schraubsystems aber auch bei finaler Qualitätsprüfung zu berücksichtigen gilt.
Handliche Akku-EC-Schrauber für überwachtes und dokumentationsfähiges Verschrauben
Zugänglichkeiten für Schraubwerkzeuge in den teils sehr komplexen und kompakten Kaffeeautomaten stellen die Anwender immer wieder vor die Entscheidung, wie eine kritische Verbindung im Serienbetrieb sicher und wiederholgenau ausgeführt werden kann.
Handliche, möglichst kleine, handgehaltene Schraubwerkzeuge sind klar im Vorteil. Und wenn es immer noch nicht bis zur Schraube reicht, ermöglichen spezielle Sonderantriebe jede Challenge. Diese werden applikationsspezifisch ausgeführt für das jeweilige Werkzeugmodell.
Sonderabtriebe und Werkzeuge für enge Bauräume
Apropos klein – Schraubengrößen unter M2 sind Ihnen kein Fremdwort? Low Torque Applikationen stellen in der Schraubtechnik einen ganz eigenen Bereich mit differenzierten Anforderungen dar. Viele Strategien und allgemeines Wissen im Verschrauben und Messen, wie sie für Drehmomente über 1 Nm üblich und bekannt sind, kommen hier nicht mehr zu Anwendung.
Dort sind geeignete Low Torque Schraub- und Messtechniken notwendig. Wiederholgenaues Verschrauben und Messen der Drehmomente startet dort bereits ab 0,005 Nm. Bei solch kleinen Schraubverbindungen wird das Bereitstellen der Schrauben sowie das Eliminieren aller äußeren Einflüsse zu einem entscheidenden Thema. Messende Sensoren in den Werkzeugen garantieren eine sinnvolle Wiederholbarkeit und Toleranz. Um die Kleinstschrauben zu picken, kommen Vakuum-Lösungen intern oder extern am Werkzeug zum Tragen. Geeignete Vorrichtungen halten das Werkzeug stabil auf der Applikation ohne störende Einflüsse.

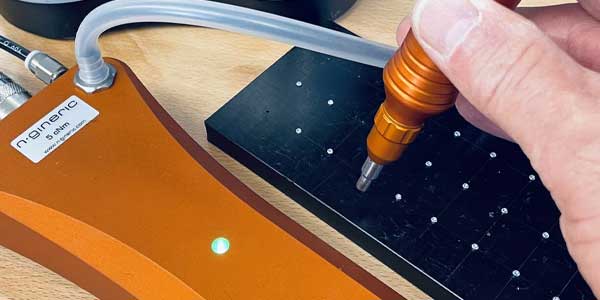

Low Torque Tightening – Kleinste Verbindungen hochpräzise verschrauben mit integriertem Vakuum Picking
Noch ein Wort zu Ergonomie und Gesundheit der Mitarbeitenden. Handgehaltene EC-Schraubwerkzeuge weisen nahezu immer ein Reaktionsmoment auf, das sich insbesondere zum Schluss eines Verschraubungsvorgangs auf den Werker überträgt.
Es gelten dabei Grenzwerte für verschiedene Werkzeugformen (Stabform, Pistolenform, Winkelform). Werden diese Grenzwerte überschritten, müssen Werkzeuge abgestützt werden. Je nach Arbeitsplatzsituation gibt es hierzu verschiedene Möglichkeiten, die zur Auswahl stehen. Egal welche technische Umsetzung gewählt wird – Drehmomentstützen sind kein teures, notwendiges Nice-to-have, sondern konkreter Arbeitsschutz und wesentlicher Bestandteil von Produktqualität und Mitarbeiterzufriedenheit.
Verbesserte Ergonomie, weniger krankheitsbedingte Ausfälle in der Schraubmontage
Kurzum, vor jedem guten morgendlichen Kaffee stehen Leidenschaft der Kaffeemaschinenhersteller, hohes technisches Geschick und moderne und sichere Produktionsprozesse.
HST unterstützt dabei nicht nur mit weltweit bewährter Schraub- und Messtechnik, sondern insbesondere mit 40 Jahren Erfahrung in unterschiedlichsten Industriezweigen und tausendfachen Kundenapplikationen.
